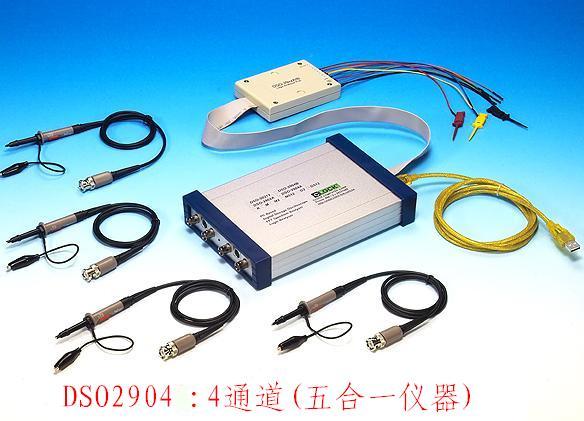

DSO-2904B: (4通道高性能、高存储、高配置)

USB口:四通道1GHz/s采样数字示波器+八通道逻辑分析仪+频谱分析仪+频率计+时钟振动分析仪

DSO2904B-G512K: 四通道组合仪器:

型号	DSO-2904B-G512K [1GMHz]		注释
采样速率	双通道1GMSa/s           1,2,5 步 四通道1Sa/s 到 500MSa/s   1,2,5 步 等效采样20 GSa/s		内时钟
外时钟	从 0 到100MHz,200Kohm//4pF, ±50VMax		从D0通道
记录长度	双通道时是:2K/16K/256K/最长8 Mega 双通道时是:1K/8K/128K/最长4 Mega		点
模拟通道	A1,A2,A3,A4		4通道
输入带宽	DC- 170MHz		BNC连接
输入阻抗	1Mohm//15pF
最大输入电压	±50v (瞬态100v )
模/数转换A/D	8位分辨率, 两个通道同时采样
采样方式	实时采样＋等效采样
平均值	所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128和256之间选择
灵敏度	10mv/每格 到 4v/每格		在探头 1:1
触发电平	512级 (由512条件触发)	2级(由2条件触发)
触发模式	边沿触发、斜率触发、512级带交替触发,预触发,脉冲触发,TV触发,触发记数,I2C,SPI,UART
触发源	CH1、CH2、Ext、AC Line、逻辑输出
重复采样方式	直到20GHz
采样方式	实时采样＋等效采样
平均值	所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128和256之间选择
采样率和延迟时间精确度	±100 ppm（任何≥1 ms的时间间隔）
时间间隔（△T）测量精确度（满带宽）	单次：±（1采样间隔时间+100 ppm×读数+0.6 ns） >16个平均值：±（1采样间隔时间+100 ppm×读数+0.4 ns）
光标显示	光标间电压差（△V） 光标间时间差（△T） △T的倒数（Hz）（1/△T）触发光在时间轴的位置,标波形点的电压值和时间值, 允许在自动测量时显示光标,点、线、点与线显示,滤波和持续跟踪
频谱析FFT	150MHz(快速富立叶变换) 七种窗函数,四种增益类型
电子记数	最大7位半数字分辨率
X-Y绘图	允许图形从一个通道到另一个通道
数学运算	+, -
多窗口	有
自动测量	峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2 、延迟1→2 的测量
操作	鼠标
数字通道	D0-D7 (8个通道) [8个通道触发]			逻辑分析POD
输入带宽	DC-100 MHz
采样速率	250 MHz
记录长度	2Mega
输入阻抗	200Kohm//4pF
最大输入电压	连续±50v (瞬态100v )
门限电平	-1.8v ~~ +4.5v  TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V			由36mv步
触发限定	0, 1, X (don't care) 设置对所有数字通道
支持电源	DC适配器 6V/3.0A耗电小于:20W
探头补偿器输出	输出电压（典型的）约3 V，峰-峰值≥1 MΩ负载时,频率（典型的） 1 kHz
与PC接口	USB1.1/2.0
温度范围	操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃
湿度范围	+35 ℃以下：≤90％ ,  +35 ℃–+40 ℃：≤60％相对湿度
海拔高度	操作3,000米以下,非操作15,000米以下
仪器重量	1.4公斤
尺寸	230mm*135mm*35mm			铝合金外壳
软件CD	Windows 98,2000,XP
二次开发	VB,VC,DLL 库
附件	逻辑POD盒,探头(1:1,10:1)*4根,USB2.0电缆1根,用户手册一册.彩色线同测试夹20套,CD软件光盘一张,DC电源一个.
效准间隔期	建议校准间隔期为一年

基于DSO29XX混合信号测试提示

用户可以很容易的观测到被测模拟和数字信号之间的复杂关系，从而为复杂的混合信号诊断

提供因果分析依据。您既可完成一个串行数据流与相关模拟信号的测试和验证，也可触发于

数据总线状态与模拟信号细节的某一个特殊组合上。换言之，您可以捕获分析单片机系统中

最为关键的各路信号之间的时序问题,再也不用猜测臆断,也无须从支离破碎的测量结果中拼

凑答案。

基于DSO29XX混合信号测试的应用：

·  跟踪难以捕捉的毛刺 。

·  调试串行I/O 。

·  验证电机控制器中的PWM死时间。

·  使用高级逻辑探头隔离软件问题。

·  将任意波形用于误码测试。

·  解决硬件/软件集成问题。

·  CAN控制器中软件与模拟输出的关联。

·  调试基于MCU的CCD摄像机控制器。
