DSO2904BG2/4096K

USB2.0接口

(四通道)

双通道实时1GSa/s

四通道实时500MSa/s

等效采样20 GSa/s

四通道:

4096K

双通道:

8192K

4通道示波器+8通道逻辑分析仪+ 频谱仪+频率计,170MHz带宽

19800元

经销商

DSO-50212/2048M

 USB2.0接口

(双通道)

单通道实时1GSa/s

双通道实时500MSa/s

等效采样20 GSa/s

双通道:

2048K

2通道示波器+12通道逻辑仪+ 频谱仪+频率计,200MHz带宽

19800元

经销商

DSO-50412/2048M

 USB2.0接口

(双通道)

双通道实时1GSa/s

四通道实时500MSa/s

等效采样20 GSa/s

四通道:

2048K

4通道示波器+12通道逻辑仪+ 频谱仪+频率计,200MHz带宽

29800元

经销商

型号:

采样

速率

存储

深度

触发

功能

小信号

处理

频谱

功能

二次

开发

DSO2902B

1GMHz/s

2048k

8096k

强

大

处理

很好

多种

分析

强

DSO25216

250MHz/s

128k

强

大

处理

很好

多种

分析

强

其它DSO

< 200MHz

< 128k

弱

很差

一种

没有

型号

DSO-2904B[1GMHz]

注释

采样速率

所有通道1Sa/s 到 500MSa/s   1,2,5 步

双通道1G MSa/s             1,2,5 步

等效采样20 GSa/s

内时钟

外时钟

从 0 到150MHz,200Kohm//4pF, ±50VMax

从D0通道

记录长度

双通道时是:2K/8K/256K/ 8Mega

四通道时是:1K/8K/128K/ 4Mega

点

模拟通道

A1,A2

2通道

输入带宽

DC- 170MHz   DSO50412-200MHz

BNC连接

输入阻抗

1Mohm//15pF

最大输入电压

±50v (瞬态100v )

模/数转换A/D

8位分辨率, 两个通道同时采样

灵敏度

10mv/每格 到 4v/每格

在探头 1:1

触发电平

512级(由512条件触发)

2级(由2条件触发)

触发模式

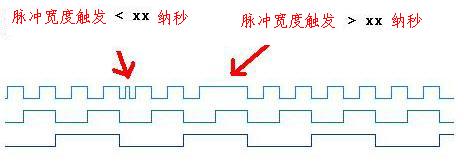

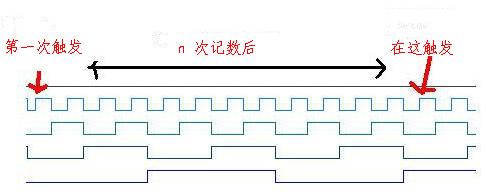

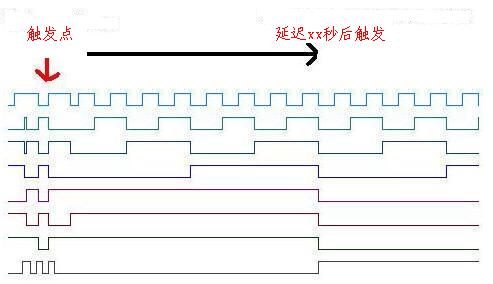

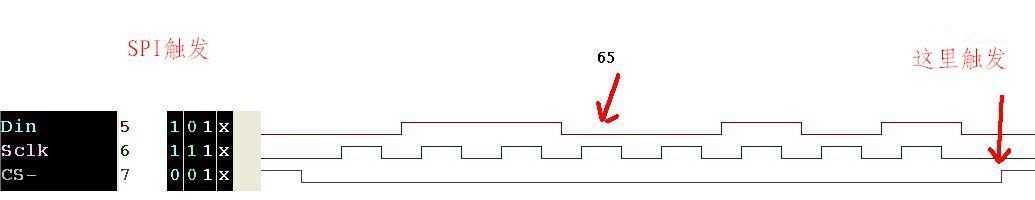

边沿触发、斜率触发、512级带交替触发,预触发,脉冲触发,TV触发,触发记数,I2C,SPI,UART

触发源

CH1、CH2、Ext、AC Line、逻辑输出

重复采样方式

直到20GHz

采样方式

实时采样＋等效采样

平均值

所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128和256之间选择

采样率和延迟时间精确度

±100 ppm（任何≥1 ms的时间间隔）

时间间隔（△T）测量精确度（满带宽）

单次：±（1采样间隔时间+100 ppm×读数+0.6 ns） >16个平均值：±（1采样间隔时间+100 ppm×读数+0.4 ns）

光标显示

光标间电压差（△V） 光标间时间差（△T） △T的倒数（Hz）（1/△T）触发光在时间轴的位置,标波形点的电压值和时间值, 允许在自动测量时显示光标,点、线、点与线显示,滤波和持续跟踪

频谱析FFT

150MHz(快速富立叶变换) 七种窗函数,四种增益类型

电子记数

最大7位半数字分辨率

X-Y绘图

允许图形从一个通道到另一个通道

数学运算

+, -

多窗口

有

自动测量

峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2 、延迟1→2 的测量

操作

鼠标

数字通道

D0-D7 (8个通道) [8个通道触发]

逻辑分析

POD盒

输入带宽

DC-100MHz

采样速率

500MHz

记录长度

1Mega/2Mega

输入阻抗

200Kohm//4pF

最大输入

电压

连续±50v (瞬态100v )

门限电平

-1.8v ~~ +4.5v    TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V

由36mv步

触发限定

0, 1, X (don't care) 设置对所有数字通道

支持电源

DC适配器 5.4V/2.4A 耗电小于:14W

探头补偿器输出

输出电压（典型的）约3 V，峰-峰值≥1 MΩ负载时,频率（典型的）

1 kHz

温度范围

操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃

湿度范围

+35 ℃以下：≤90％ ,  +35 ℃–+40 ℃：≤60％相对湿度

海拔高度

操作3,000米以下,非操作15,000米以下

与PC接口

USB1.1/2.0

仪器重量

1.4公斤

尺寸

230mm*135mm*35mm

铝合金外壳

附件

逻辑POD盒,探头(1:1,10:1)*2根,USB2.0电缆1根,用户手册一册.彩色线同测试夹10套,CD软件光盘一张,DC电源一个.

效准间隔期

建议校准间隔期为一年

· area 面积。所有电压*采样时间之和。

· Cursor A (time) 游标A在时间轴的位置。

· Cursor B (time) 游标A在时间轴的位置。

· V1Bar (voltage) 电压V1在电压轴位置。

· V2Bar (voltage) 电压V2在电压轴位置。

· trigger cursor触发游标在时间轴位置。

· A-B (time) 游标A和游标B之时间差值。

· V1-V2 (voltage)电压V1和电压V2之差值。

· A-T (time)游标A和触发游标之时间差值。

· B-T (time)游标B和触发游标之时间差值。

· V_max. 最大电压

· V_min. 最小电压

· peak to peak   峰峰值。

  最大和最小电压之差值。

· Average平均最大和最小电压的平均。

· rms 均方根值。SQRT( (1/ # samples) *

  ( sum ( (each voltage) * (each voltage)) ))

· rms (AC) 均方根。SQRT( (1/ # 采样) *

    ( sum ( (each voltage - mean) *

  (each voltage - mean)) ))

· period 周期。在一定范围内所有周期中的

            一个周期的平均时间

· duty cycle (rising) 占空比 （下降）。

        从中心点开始，负沿宽度同周期之比。

· duty cycle (falling)  占空比 （下降）。

       从中心点开始，负沿宽度同周期之比。

· risetime(10..90) 上升时间（10..90）。

      从10% 到 90% 间的平均上升转换时间。

· risetime(20..80) 上升时间（20..80）。

      从20% 到 80% 间的平均上升转换时间。

· falltime(10..90)  下降时间（10..90）。

     从10% 到 90% 间的平均下降转换时间

· falltime(20..80)  下降时间（20..80） 。

     从20% 到 80% 间的平均下降转换时间。

· pulse width (positive)（脉冲宽度）（正）。

    在50%的电平下，测量正脉冲的平均宽度。

· pulse width (negative) （脉冲宽度）(负）。

    在50%的电平下，测量负脉冲的平均宽度。

· frequency （频率） 。   波形的平均频率.
